Hoe kiest u de juiste brandwerende plaaten voor tunnels?

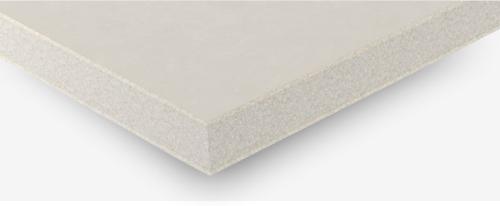

Aestuver Tx brandwerende plaat voor tunnels

Brandwerende platen voor tunnels zijn een belangrijk middel om de integriteit van de constructie te beschermen. Veiligheid staat voorop en passieve brandbeveiliging in tunnels is een cruciale overweging. Het kiezen van de juiste brandwerende plaat voor uw tunnelproject is essentieel om de veiligheid van gebruikers en infrastructuur te garanderen bij een brand. Brandwerende platen maken deel uit van het brandbeveiligingssysteem dat deze cruciale bescherming biedt in geval van brand:

• Tunnelstabiliteit: De constructie blijft sterk en veilig, waardoor instorting wordt voorkomen.
• Bruikbaarheid behouden: De tunnel loopt geen blijvende schade op die de doorgang zou blokkeren.
• Lekdichte integriteit: Het systeem houdt de tunnel afgesloten en voorkomt infiltratie van water of rook.

Dit artikel geeft u de kennis om een weloverwogen beslissing te nemen.

Brandwerende plaaten voor tunnels

Voordat we dieper ingaan op de specifieke eigenschappen van brandwerende platen, is het cruciaal om de unieke eisen van uw tunnelproject te begrijpen. Hier zijn enkele belangrijke factoren om rekening mee te houden:

• Tunneltype: Gaat het om een afgegraven tunnel (cut-and-cover), een afgezonken tunnel (immersed tube) of een boortunnel (TBM-tunnel)? Verschillende bouwwijzen vereisen verschillende brandwerende oplossingen. U kunt Aestuver-brandwerende platen in alle tunneltypes toepassen.

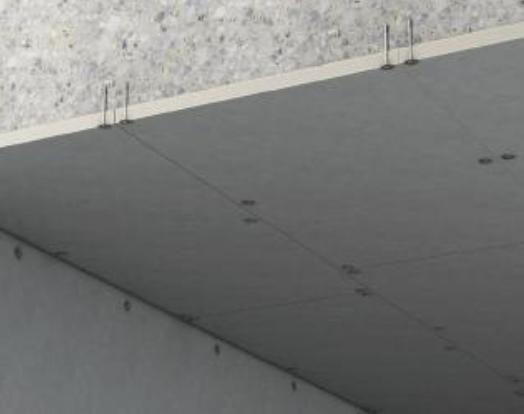

Tunnelbrandplaten – direct bevestigd aan het tunnelplafond

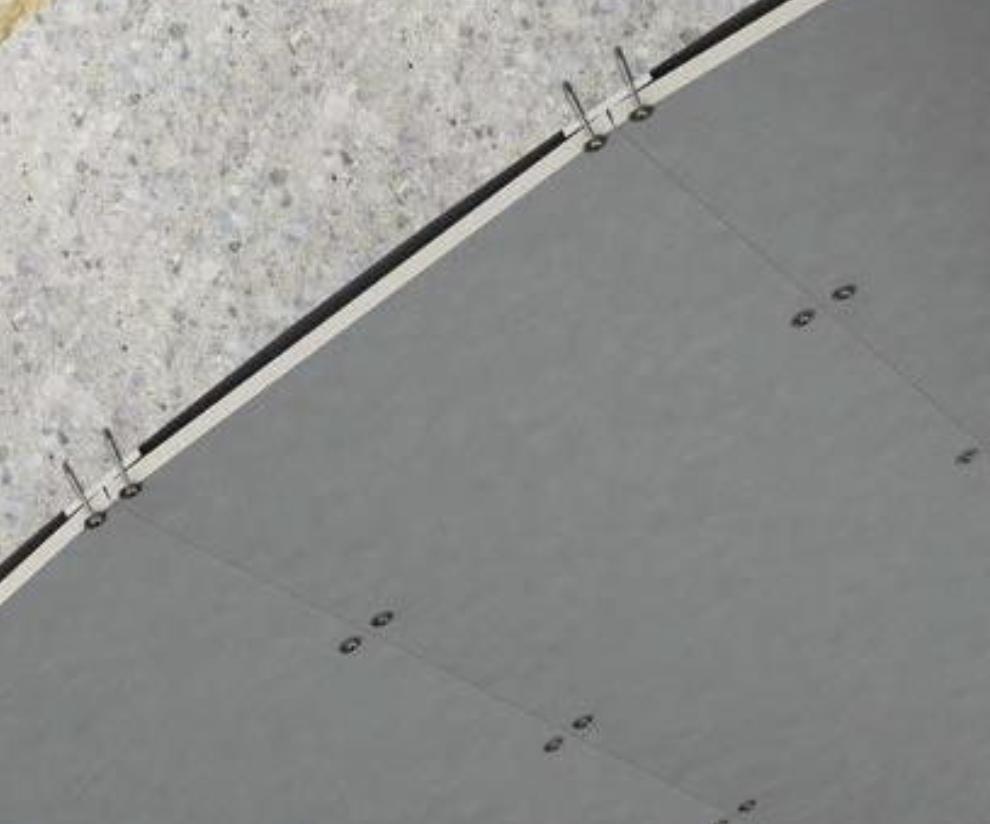

Tunnelbrandplaten bevestigd op achterliggende latten

Dankzij de optimale afmetingen kunt u Aestuver-brandwerende platen eenvoudig aanbrengen op gebogen tunnelwanden. De brandwerende platen zijn 625 mm breed, waardoor ze perfect passen bij de kromming van de tunnel. Achterliggende latten van 10 mm achter de voegen helpen de monteurs om toleranties in het tunneloppervlak op te vangen en de installatie te vergemakkelijken.

• Brandwerendheidsclassificatie: Lokale regelgeving bepaalt hoe lang de platen structurele integriteit moeten behouden bij extreme hitte. Verschillende landen stellen verschillende eisen. De meest gebruikte brandkromme voor tunnelbrandbeveiliging is de RWS-brandkromme.

• Omgevingsomstandigheden: Brandwerende platen voor tunnels worden niet alleen bepaald door brandwerendheid. De omgeving in tunnels is relatief zwaar voor bouwmaterialen. Afhankelijk van de locatie en het type tunnel kunt u te maken krijgen met hoge luchtvochtigheid, vorst, corrosie, chemische belasting, zuig- en druk-effecten en slijtage. Een plaat die geschikt is voor binnentoepassingen presteert mogelijk slecht in een tunnel. Een uitstekend voorbeeld van een geschikte tunnelbrandplaat is Aestuver Tx. Deze plaat is speciaal ontwikkeld voor zware tunnelomstandigheden. Hij heeft oppervlakteclassificatie Type X, wat betekent dat hij bestand is tegen chemische testen, slijtagetesten en vorst-dooitesten. De platen zijn bewezen geschikt voor buitentoepassingen en hebben testen doorstaan volgens de ÖBV-richtlijn voor brandwerende upgrades in ondergrondse vervoersinfrastructuur. Ze zijn ook getest en goedgekeurd voor vorst-dooicycli. Elke wegtunnel verzamelt vuil en uitlaatgassen. Tunnelbeheerders moeten regelmatig reinigen om veilig zicht en voldoende lichtreflectie te behouden. Aestuver-brandplaten voor tunnels zijn gemakkelijk te reinigen met standaardmethoden, inclusief stoom- of waterstralen, en zijn bestand tegen reinigingschemicaliën. Tunnelreinigingsmachines kunnen het oppervlak van Aestuver-tunnelbrandplaten veilig reinigen.

Foto uit een wegtunnel met gereinigde brandwerende platen naast de oude, vuile platen.

Reinigen van tunnelbrandplaten met hogedrukwaterstralen:

• Houd bij een hogedrukspuit van 100 bar minimaal 50 cm afstand.
• Bij lagere drukspuiten (20 bar) minimaal 20 cm afstand houden.

Deze aanbevelingen zijn gebaseerd op testen volgens DIN EN ISO 11998 en zorgen voor effectieve reiniging zonder de platen te beschadigen. Het goede nieuws: Aestuver®-brandwerende platen hebben geen speciale coating of waterdichting nodig voor deze reinigingsmethoden!

Meer details over de producttesten vindt u in de ETA-documenten – European Technical Assessment.

“AESTUVER Tx brandwerende platen zijn geschikt voor gebruik in de volgende gebruikscategorieën volgens ETAG 018-1, zonder wezenlijke veranderingen in hun brandwerende eigenschappen te verwachten.”

Installatieoverwegingen voor tunnelbrandplaten

Denk aan de complexiteit van de tunnelgeometrie. Sommige platen zijn gemakkelijker te monteren op gebogen oppervlakken dan andere. Aestuver BSP, Aestuver T en Aestuver Tx tunnelbrandplaten zijn geschikt voor zowel rechthoekige als ronde tunneldoorsneden.

Snijden en bewerken van tunnelbrandplaten

Een ander belangrijk aspect bij de installatie is het gewicht van het materiaal. Een 25 mm dikke Aestuver Tx tunnelbrandplaat weegt slechts circa 21 kg/m². Deze plaat is daardoor gemakkelijk te hanteren zonder mechanische hijsmiddelen. Aannemers gebruiken twee tot drie monteurs voor de installatie van deze platen met standaardafmetingen van 2600 × 625 mm.

Snijden en bewerken eenvoudig gemaakt: Aestuver-tunnelbrandplaten kunnen met verschillende gereedschappen worden gesneden:

• Standaardgereedschap: Een handcircelzaag met stofafzuiging (bij voorkeur een invalzaag) of een stationaire platenzaag.
• Schone zaagsneden: Gebruik hardmetalen zaagbladen met afwisselende tanden.
• Minder stof: Bladen met minder tanden en lagere zaagsnelheid produceren minder stof.
• Complexere uitsnijdingen? Geen probleem! Gebruik een decoupeerzaag, bovenfrees of gatzaag.

Let op: Gebruik altijd stofafzuiging bij het zagen van plaatmateriaal en laat de afzuiging nog even draaien na het zagen.

Aestuver-brandplaten voor tunnels kunnen op twee verschillende manieren worden gemonteerd. De meest gebruikte is het post-fix systeem. Hierbij worden de platen met spijankerpluggen aan de tunnelconstructie bevestigd. Deze ankers (meestal van Etanco, Fischer of Hilti) moeten minstens van roestvast staal kwaliteit 1.4401 – A4 of hoger zijn.

Onderhoudsoverwegingen voor brandplaten in tunnels

Tunnelbeheerders moeten soms de tunnelconstructie achter de brandplaten kunnen inspecteren. Het Aestuver-tunnelbrandbeveiligingssysteem maakt dit mogelijk doordat individuele platen verwijderd en opnieuw gemonteerd kunnen worden.

Aestuver-brandplaten zijn onderhoudsvrij en hoeven niet periodiek gecontroleerd te worden. Volgens de ETA bedraagt de ontwerplevensduur minimaal 25 jaar. Dit betekent niet dat de platen na 25 jaar vervangen moeten worden. Bij geen schade kunnen de platen nog vele jaren langer blijven hangen – in sommige tunnelomstandigheden zelfs 50 tot 60 jaar. Dit is echter zeer specifiek en afhankelijk van tal van factoren. Neem daarom contact met ons op voor de meest betrouwbare informatie.

Hoe kiest u de juiste dikte van de tunnelbrandplaten?

De dikte van de tunnelbrandplaat hangt af van verschillende factoren. De belangrijkste factor moet altijd het bewijs uit een echte brandproef zijn. De dikte is afhankelijk van de duur van de brandproef en de omstandigheden waaronder deze is uitgevoerd (bijv. de toegepaste brandkromme).

Fabrikanten kunnen theoretische diktes berekenen op basis van de warmtelast en blootstellingsduur, maar dit moet altijd met een echte brandproef worden geverifieerd.

Soms staat in projectspecificaties dat 25 mm platen gebruikt moeten worden. Dit mag echter nooit het beslissende criterium zijn. De dikte moet altijd worden gekozen in overleg met de fabrikant die de brandproefresultaten kan leveren.

Voorbeeld: een tunnel waarvoor de ontwerpers de RWS 120 minuten-brandkromme eisen en bovendien eisen dat de betonoppervlaktetemperatuur achter de platen < 380 °C blijft en de wapeningstemperatuur < 250 °C. Voor deze specificatie kan de fabrikant verschillende oplossingen voorstellen. Een plaat die direct op het tunneloppervlak is bevestigd, kan dikker moeten zijn dan een plaat die op achterliggende latten is gemonteerd. Deze latten (achter de voegen) fungeren tevens als extra thermische barrière.

Bij Aestuver-tunnelbrandplaten zijn meer dan honderd brandproeven uitgevoerd. Specificeerders en ingenieurs kunnen er dus op vertrouwen dat het product in verschillende configuraties en voor diverse brandkrommen is getest.

Er is ook een trend dat tunnelprojecten projectspecifieke brandproeven laten uitvoeren, hetzij in-situ (bij renovatie van een bestaande tunnel), hetzij in een brandlaboratorium met een betonslab van het voorgeschreven mengsel. Zo worden zowel de brandplaten als het tunnelbeton op spalling getest.

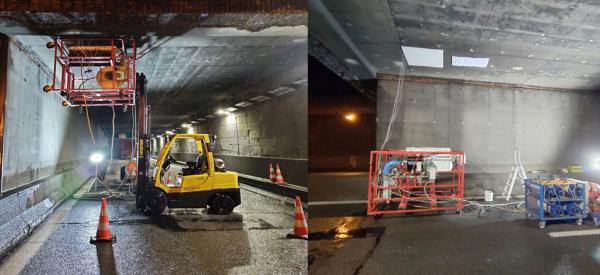

In-situ brandproefapparatuur – bron: efectis.com

Wat zijn de kosten van brandwerende platen voor tunnelbrandbeveiliging? In een ander artikel bespreken we de STUVA-economische haalbaarheidsstudie over de voordelen van tunnelbrandplaten. Dit artikel richt zich op de aspecten die tunnelbeheerders moeten overwegen: installatie-, onderhouds- en reparatiekosten.

De juiste brandplaten kiezen voor tunnelbrandbeveiliging: Belangrijkste conclusies Ik vertrouw erop dat deze gids u in staat heeft gesteld de juiste brandwerende plaat voor uw tunnelproject te kiezen. We hebben vooral de Aestuver Tx-brandplaten uitgelicht vanwege hun veelzijdigheid, duurzaamheid en het gemak van installatie en reiniging.

Kies voor langetermijnwaarde: Aestuver Tx biedt uitstekende brandbeveiliging, omgevingsbestendigheid en een lange levensduur – een slimme investering in tunnelsveiligheid.

• Productgegevensblad AESTUVER Tx Brandwerende plaat
• Aestuver Tx – tunnelbrandplaat – veiligheidsdatablad – HIER
• Aestuver Tx – tunnelbrandplaat – EPD – HIER
• Aestuver Tx – tunnelbrandplaat – European Technical Assessment (ETA) – HIER

Heeft u brandplaten nodig voor uw tunnelproject? Neem contact met ons op via onderstaand formulier.
