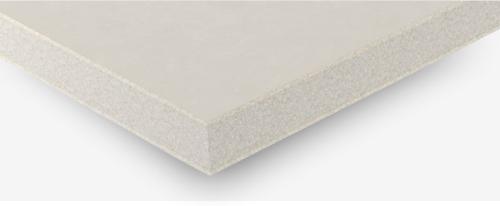

Πίνακας πυροπροστασίας Aestuver Tx για σήραγγες
Οι πίνακες πυροπροστασίας για σήραγγες είναι ένα σημαντικό στοιχείο που προστατεύει την ακεραιότητα της κατασκευής. Η ασφάλεια είναι υψίστης σημασίας και η παθητική πυροπροστασία στις σήραγγες αποτελεί κρίσιμο παράγοντα. Η επιλογή του κατάλληλου πίνακα πυροπροστασίας για το έργο σήραγγας σας είναι απαραίτητη για να διασφαλιστεί η ασφάλεια των χρηστών και της υποδομής σε περίπτωση πυρκαγιάς. Οι πίνακες πυροπροστασίας αποτελούν μέρος του συστήματος πυροπροστασίας που παρέχει τα ακόλουθα κρίσιμα μέτρα ασφαλείας σε περίπτωση πυρκαγιάς:
- Σταθερότητα σήραγγας: Η κατασκευή παραμένει ισχυρή και ασφαλής, αποτρέποντας την κατάρρευση.
- Διατήρηση της χρηστικότητας: Η σήραγγα δεν θα υποστεί μόνιμη ζημιά που θα εμποδίσει τη διέλευση.
- Αδιαβροχοποίηση: Το σύστημα διατηρεί τη σήραγγα σφραγισμένη, αποτρέποντας τη διείσδυση νερού ή καπνού.
Αυτό το άρθρο θα σας εξοπλίσει με τις γνώσεις που χρειάζεστε για να λάβετε μια τεκμηριωμένη απόφαση.
Πυροπροστατευτική πλάκα για σήραγγες
Πριν εμβαθύνουμε στις λεπτομέρειες των πυροπροστατευτικών πλακών, είναι σημαντικό να κατανοήσετε τις μοναδικές απαιτήσεις του έργου σήραγγας σας. Ακολουθούν ορισμένοι βασικοί παράγοντες που πρέπει να λάβετε υπόψη:
- Τύπος σήραγγας: Πρόκειται για σήραγγα ανοιχτού τύπου, βυθισμένη σήραγγα ή σήραγγα TBM; Οι διαφορετικές μέθοδοι κατασκευής απαιτούν διαφορετικές προσεγγίσεις πυροπροστασίας. Μπορείτε να χρησιμοποιήσετε τις πυροπροστατευτικές πλάκες Aestuver σε όλους τους τύπους σηράγγων.

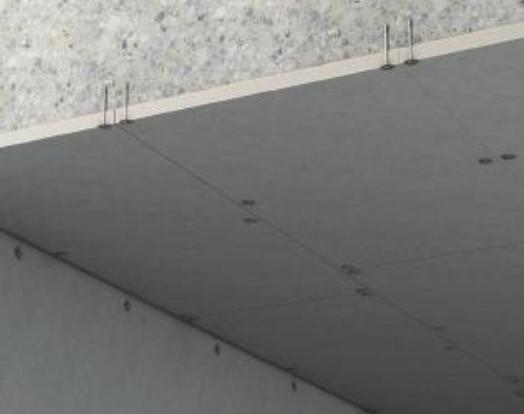

Πυροπροστατευτικές πλάκες σηράγγων – στερεωμένες απευθείας στην οροφή της σήραγγας

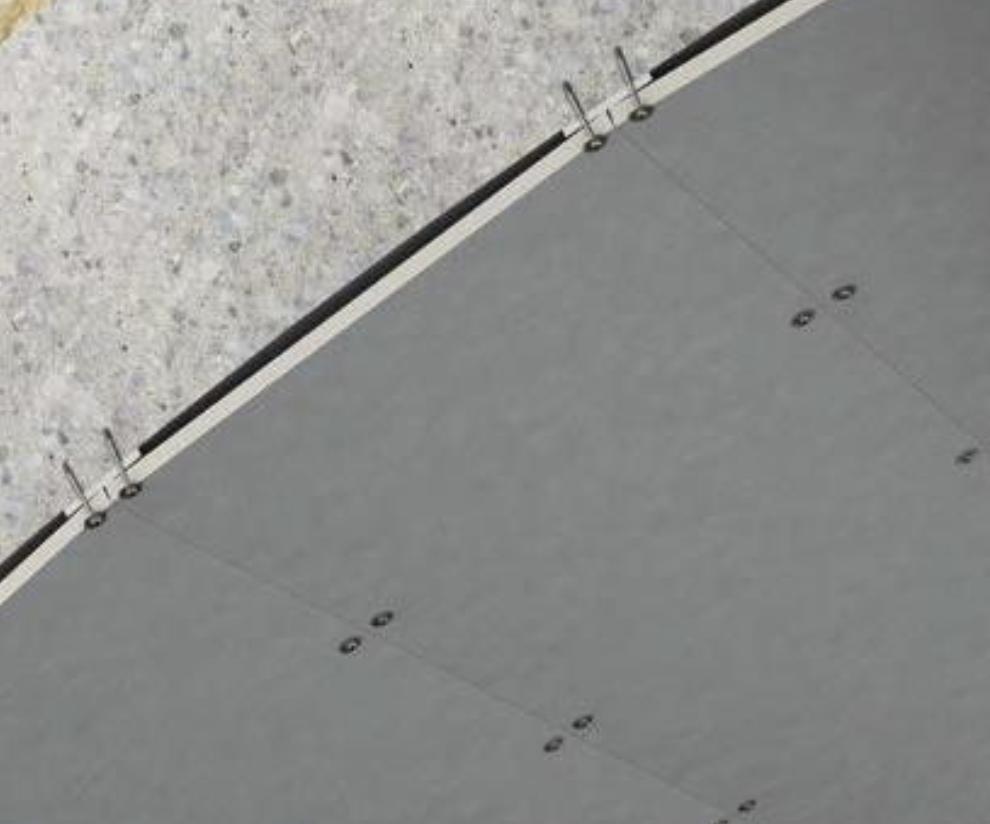

Πυροπροστατευτικές πλάκες σηράγγων στερεωμένες στις λωρίδες στήριξης
Χάρη στις βέλτιστες διαστάσεις τους, μπορείτε να εφαρμόσετε εύκολα τις πυροπροστατευτικές πλάκες Aestuver στα καμπύλα τοιχώματα των σηράγγων. Οι πυροπροστατευτικές πλάκες έχουν πλάτος 625 mm, γεγονός που τις καθιστά εύκολα προσαρμόσιμες στην καμπυλότητα των σηράγγων. Οι λωρίδες στήριξης 10 mm πίσω από τις αρμούς βοηθούν τους εγκαταστάτες να ξεπεράσουν την ανοχή της επιφάνειας της σήραγγας και διευκολύνουν την εγκατάσταση.
- Βαθμός πυραντίστασης: Οι τοπικοί κανονισμοί καθορίζουν τον απαιτούμενο χρόνο πυραντίστασης για τις πλάκες. Αυτό μεταφράζεται στο χρονικό διάστημα κατά το οποίο οι πλάκες πρέπει να διατηρούν τη δομική τους ακεραιότητα υπό συνθήκες ακραίας θερμότητας. Διαφορετικές χώρες καθορίζουν διαφορετικές απαιτήσεις. Η πιο δημοφιλής καμπύλη πυρκαγιάς που εφαρμόζεται για την πυροπροστασία σηράγγων είναι η καμπύλη πυρκαγιάς RWS.
Χώρα Πρότυπο Τύπος σήραγγας Καμπύλη πυρκαγιάς σήραγγας
Αυστρία OVBB Οδικές και σιδηροδρομικές σήραγγες RWS – 3 ώρες
Βέλγιο Efectis-R0695:2020 Διαδικασία δοκιμής πυρκαγιάς για επενδύσεις σηράγγων από σκυρόδεμα και άλλα
εξαρτήματα σηράγγων Οδικές σήραγγες RWS
Βέλγιο CETU Οδικές σήραγγες N0 – χωρίς καμπύλη πυρκαγιάς
N1 – ISO – 2 ώρες
N2 – HCM – 2 ώρες
N3 – ISO – 4 ώρες & HCM 2 ώρες
Κίνα GB 28376-2012 Οδικές σήραγγες RABT 90 + 110
Γαλλία CETU Οδικές σήραγγες N0 – χωρίς καμπύλη πυρκαγιάς
N1 – ISO – 2h
N2 – HCM – 2h
N3 – ISO – 4h & HCM 2h
Γερμανία RABT Οδικές σήραγγες RABT – 30 + 110
Γερμανία ZTV/EBA Σιδηροδρομικές σήραγγες RABT 60/90 + 110
Ιταλία UNI 11076 – Διαδικασίες δοκιμών για την αξιολόγηση της συμπεριφοράς προστατευτικών υλικών, που εφαρμόζονται σε οροφές υπόγειων κατασκευών, σε συνθήκες πυρκαγιάς Οδικές και σιδηροδρομικές σήραγγες RWS
Ολλανδία Efectis-R0695:2020 Διαδικασία δοκιμής πυρκαγιάς για επενδύσεις σήραγγων από σκυρόδεμα και άλλα
εξαρτήματα σήραγγων Οδικές σήραγγες RWS
Σιγκαπούρη LTAS Οδικές σήραγγες RWS
ΗΠΑ NFPA 502 – Πρότυπο για οδικές σήραγγες, γέφυρες και άλλους αυτοκινητόδρομους περιορισμένης πρόσβασης Οδικές σήραγγες RWS
- Περιβαλλοντικές συνθήκες: Οι πυροπροστατευτικές πλάκες για σήραγγες δεν μπορούν να καθοριστούν μόνο από την πυροπροστασία. Το περιβάλλον στις σήραγγες είναι σχετικά σκληρό για οποιοδήποτε δομικό υλικό. Ανάλογα με την τοποθεσία και τη φύση των σηράγγων, ενδέχεται να αντιμετωπίσετε υψηλή υγρασία, θερμοκρασίες υπό το μηδέν, διάβρωση, χημική επίδραση, φαινόμενα αναρρόφησης και πίεσης και τριβή, για να αναφέρουμε μερικά μόνο. Μια πυροπροστατευτική πλάκα που είναι κατάλληλη για εσωτερικούς χώρους μπορεί να μην είναι εξίσου αποτελεσματική σε μια σήραγγα. Ένα εξαιρετικό παράδειγμα πυροπροστατευτικής πλάκας για σήραγγες είναι η Aestuver Tx.
- Αυτή η πυροπροστατευτική πλάκα έχει σχεδιαστεί για τις δύσκολες συνθήκες των σηράγγων. Έχει ταξινόμηση επιφάνειας τύπου X, που σημαίνει ότι αντέχει σε χημικές δοκιμές, δοκιμές τριβής και δοκιμές ψύξης-απόψυξης. Αυτές οι πλάκες έχουν αποδειχθεί ότι αντέχουν σε εξωτερικές συνθήκες, έχοντας περάσει δοκιμές βάσει της οδηγίας ÖBV για την αναβάθμιση της πυροπροστασίας σε υπόγειες μεταφορικές υποδομές. Έχουν επίσης δοκιμαστεί και επιβεβαιωθεί ότι αντέχουν σε κύκλους ψύξης και απόψυξης. Κάθε οδική σήραγγα συσσωρεύει βρωμιά και καπνούς στα στοιχεία της. Οι χειριστές σηράγγων πρέπει να την καθαρίζουν τακτικά για να διατηρούν ασφαλή ορατότητα και επαρκή ανακλαστικότητα φωτός. Οι πυροπροστατευτικές πλάκες Aestuver για σήραγγες καθαρίζονται εύκολα με τυπικές μεθόδους, όπως ατμός ή πίδακες νερού, και λειτουργούν καλά με χημικά καθαρισμού.

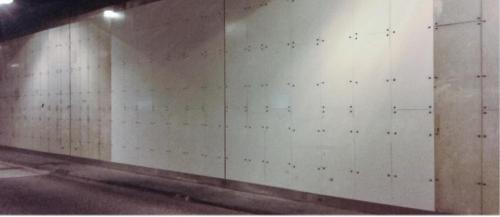

- Οι μηχανές καθαρισμού σηράγγων μπορούν να καθαρίσουν με ασφάλεια την επιφάνεια των πυροπροστατευτικών πλακών Aestuver για σήραγγες. Φωτογραφία από οδική σήραγγα με καθαρισμένες πλάκες πυροπροστασίας δίπλα στις παλιές, βρώμικες πλάκες.Καθαρισμός πλακών πυροπροστασίας σηράγγων με πίδακες νερού υψηλής πίεσης:Αυτές οι συστάσεις βασίζονται σε δοκιμές σύμφωνα με το πρότυπο DIN EN ISO 11998 και εξασφαλίζουν αποτελεσματικό καθαρισμό χωρίς να καταστρέφουν τις πλάκες. Τα καλά νέα είναι ότι οι πίνακες πυροπροστασίας Aestuver® δεν απαιτούν ειδικές επικαλύψεις ή αδιαβροχοποίηση για αυτές τις μεθόδους καθαρισμού! Μπορείτε να βρείτε περισσότερες λεπτομέρειες σχετικά με τις δοκιμές των προϊόντων πυροπροστασίας στα έγγραφα ETA – Ευρωπαϊκή Τεχνική Αξιολόγηση. «Οι πίνακες πυροπροστασίας AESTUVER Tx είναι κατάλληλοι για χρήση στις ακόλουθες κατηγορίες χρήσης που καθορίζονται στο ETAG 018-1, χωρίς να αναμένεται ουσιαστική αλλαγή στις ιδιότητες πυροπροστασίας τους.»
- Βασικά χαρακτηριστικά ΑπόδοσηΑντοχή στη φθορά που προκαλείται από το νερό Ανθεκτική σύμφωνα με το πρότυπο EN 12467, (για τον τύπο X4 και τον τύπο Z15) παράγραφος 7.3.53Αντοχή στην εμβάπτιση/ξήρανση Ανθεκτική σύμφωνα με το πρότυπο EN 12467, (για τον τύπο X4 και τον τύπο Z15) παράγραφος 7.3.6Αντοχή στην κατάψυξη/απόψυξη Ανθεκτική σύμφωνα με το πρότυπο EN 12467, (για τύπο X4 και τύπο Z15) παράγραφος 7.4.1 Αντοχή στη θερμότητα/βροχή Ανθεκτικό σύμφωνα με το πρότυπο EN 12467, (για τύπο X4 και τύπο Z15) παράγραφος 7.4.2
- Χρησιμοποιήστε ελάχιστη απόσταση 50 cm όταν χρησιμοποιείτε πλυντήριο υψηλής πίεσης με πίεση 100 bar.
- Για πλυστικά μηχανήματα χαμηλότερης πίεσης (20 bar), παραμείνετε σε απόσταση τουλάχιστον 20 cm από την πλάκα.
Σημεία που πρέπει να ληφθούν υπόψη κατά την εγκατάσταση πλακών πυροπροστασίας σηράγγων:
Λάβετε υπόψη την πολυπλοκότητα της γεωμετρίας της σήραγγας. Ορισμένες πλάκες είναι ευκολότερο να εγκατασταθούν σε καμπύλες επιφάνειες από άλλες. Οι πλάκες Aestuver BSP, Aestuver T και Aestuver Tx είναι κατάλληλες τόσο για σήραγγες τετραγωνικής όσο και στρογγυλής διατομής.
Ένας άλλος παράγοντας που παίζει καθοριστικό ρόλο κατά την εγκατάσταση είναι το βάρος του υλικού. Η πυροπροστατευτική πλάκα Aestuver Tx πάχους 25 mm ζυγίζει μόνο περίπου 21 kg/m2. Αυτή η πυροπροστατευτική πλάκα είναι εύκολη στη χρήση χωρίς να απαιτείται μηχανικός εξοπλισμός ανύψωσης. Οι εργολάβοι χρησιμοποιούν δύο έως τρεις στερεωτές για την εγκατάσταση αυτών των πυροπροστατευτικών πλακών σήραγγας με τυπικό μέγεθος 2600×625 mm.
Εύκολη κοπή και επεξεργασία:
Οι πυροπροστατευτικές πλάκες Aestuver για σήραγγες μπορούν να κοπούν με διάφορα εργαλεία:
Τυπικά εργαλεία: Μια φορητή κυκλική πριόνι με απορροφητήρα σκόνης (ιδανικά ένα βυθιζόμενο πριόνι) ή ένα σταθερό πριόνι για πάνελ θα κάνουν τη δουλειά.
Καθαρές κοπές: Για καλύτερα αποτελέσματα, χρησιμοποιήστε πριονόλαμες με άκρες από καρβίδιο και εναλλασσόμενα δόντια.
Λιγότερη σκόνη: Οι πριονόλαμες με λιγότερα δόντια και χαμηλότερες ταχύτητες κοπής δημιουργούν λιγότερη σκόνη.
Χρειάζεται να κάνετε πιο περίπλοκες κοπές; Κανένα πρόβλημα! Μπορείτε να χρησιμοποιήσετε ένα σέγα, ένα φρεζάκι ή ένα πριόνι για περαιτέρω διαμόρφωση και προσαρμογές.
Να θυμάστε: Χρησιμοποιείτε πάντα απορροφητήρα σκόνης κατά την κοπή οποιουδήποτε υλικού και αφήνετε τον απορροφητήρα να λειτουργεί για λίγο μετά την ολοκλήρωση της εργασίας, ώστε να απομακρυνθούν τυχόν υπολείμματα σκόνης.
Οι πυροπροστατευτικές πλάκες Aestuver για σήραγγες μπορούν να εγκατασταθούν με δύο διαφορετικούς τρόπους. Ο πρώτος ονομάζεται σύστημα μετα-στερέωσης και είναι ο πιο δημοφιλής. Οι στερεωτές χρησιμοποιούν αγκύρια καρφιών για να στερεώσουν τις πυροπροστατευτικές πλάκες στη δομή της σήραγγας. Αυτά τα αγκύρια είναι συνήθως της Etanco, της Fischer ή της Hilti. Φυσικά, σε περίπτωση χρήσης αγκυρίων για πυροπροστατευτικές σανίδες για σήραγγες, αυτά πρέπει να είναι τουλάχιστον από ανοξείδωτο χάλυβα ποιότητας 1.4401 – A4 ή υψηλότερης.
Σημειώσεις συντήρησης για πυροπροστατευτικές σανίδες σε σήραγγες

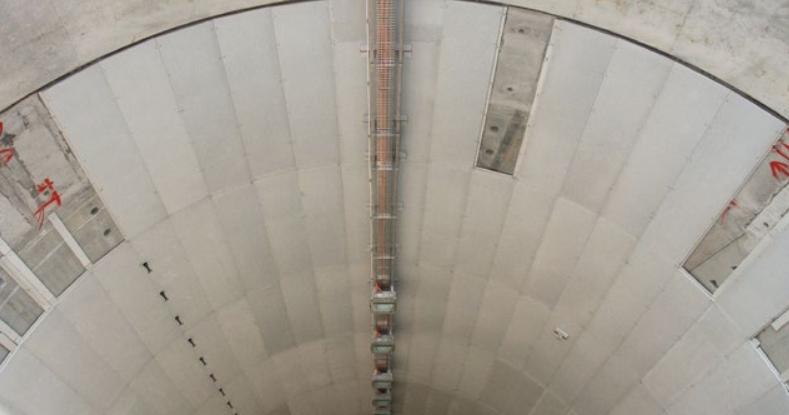

Οι χειριστές σηράγγων συχνά πρέπει να επιθεωρούν τη δομή της σήραγγας πίσω από τις πυροπροστατευτικές σανίδες. Το σύστημα πυροπροστασίας σηράγγων Aestuver το επιτρέπει, καθώς διαθέτει μεμονωμένα πάνελ που μπορούν να αφαιρεθούν και να επανεγκατασταθούν.
Οι πλάκες πυροπροστασίας Aestuver δεν χρειάζονται συντήρηση και δεν απαιτούν τακτικές επιθεωρήσεις.
Σύμφωνα με την ETA, οι πλάκες έχουν σχεδιαστική διάρκεια ζωής τουλάχιστον 25 ετών. Αυτό δεν σημαίνει ότι πρέπει να αντικαταστήσετε τις πυροπροστατευτικές πλάκες μετά από 25 χρόνια. Εάν δεν υπάρχει ζημιά, τα πάνελ πυροπροστασίας μπορούν να παραμείνουν στη θέση τους και θα εξυπηρετούν τον σκοπό τους για πολλά ακόμη χρόνια. Σε ορισμένες συνθήκες σήραγγας, μπορεί να είναι ακόμη και 50 έως 60 χρόνια συνολικά. Ωστόσο, αυτό είναι πολύ συγκεκριμένο και εξαρτάται από πολλούς παράγοντες. Επομένως, θα πρέπει να μας συμβουλευτείτε για να λάβετε τις πιο αξιόπιστες πληροφορίες.
Πώς να επιλέξετε το σωστό πάχος των πινάκων πυροπροστασίας σήραγγας;
Το πάχος του πίνακα πυροπροστασίας σήραγγας εξαρτάται από διάφορους παράγοντες. Ο κύριος καθοριστικός παράγοντας πρέπει πάντα να είναι τα αποτελέσματα από πραγματικές δοκιμές πυρκαγιάς. Το πάχος του πίνακα πυροπροστασίας θα εξαρτηθεί από τη διάρκεια της δοκιμής πυρκαγιάς και τις συνθήκες υπό τις οποίες πραγματοποιήθηκε, όπως η καμπύλη πυρκαγιάς που χρησιμοποιήθηκε για το σχεδιασμό της σήραγγας και τη δοκιμή πυρκαγιάς.
Οι κατασκευαστές πυροπροστατευτικών πλακών μπορούν να υπολογίσουν το θεωρητικό πάχος με βάση το θερμικό φορτίο και τη διάρκεια της έκθεσης στη φωτιά. Ωστόσο, αυτή η ρύθμιση πρέπει να δοκιμαστεί, καθώς η πραγματική δοκιμή πυρκαγιάς μπορεί να φέρει διαφορετικά αποτελέσματα.
Μερικές φορές, οι προδιαγραφές του έργου αναφέρουν ότι οι εγκαταστάτες πρέπει να χρησιμοποιούν πυροπροστατευτικές πλάκες 25 mm για την προστασία των σηράγγων. Ωστόσο, αυτό δεν πρέπει να είναι ο καθοριστικός παράγοντας. Το πάχος των πυροπροστατευτικών πλακών για σήραγγες πρέπει να επιλέγεται σε συνεννόηση με τον κατασκευαστή, ο οποίος μπορεί να παρέχει τα αποτελέσματα των δοκιμών πυρκαγιάς.
Ας πάρουμε ως παράδειγμα μια σήραγγα για την οποία οι σχεδιαστές εφαρμόζουν τις απαιτήσεις καμπύλης πυρκαγιάς RWS 120 λεπτών. Επιπλέον, καθορίζουν ότι η επιφάνεια του σκυροδέματος πίσω από τις πυροπροστατευτικές πλάκες πρέπει να είναι χαμηλότερη από 380 °C και η θερμοκρασία της ενίσχυσης να είναι χαμηλότερη από 250 °C.
Για αυτή την προδιαγραφή, ο κατασκευαστής των πυροπροστατευτικών πλακών για σήραγγες μπορεί να προτείνει διαφορετικές λύσεις. Η πυροπροστατευτική πλάκα που στερεώνεται απευθείας στην επιφάνεια της σήραγγας μπορεί να έχει μεγαλύτερο πάχος από την πυροπροστατευτική πλάκα που στερεώνεται στις λωρίδες στήριξης.
Οι λωρίδες στήριξης βοηθούν τις ομάδες εγκατάστασης να ξεπεράσουν τις ανοχές της σήραγγας. Αυτές εγκαθίστανται πίσω από τις αρμούς των πυροπροστατευτικών πλακών. Ένα τέτοιο σύστημα διευκολύνει την εγκατάσταση των πυροπροστατευτικών πλακών. Επιπλέον, οι λωρίδες στήριξης λειτουργούν ως πρόσθετο θερμικό φράγμα που περιορίζει τη μεταφορά θερμικού φορτίου μεταξύ των αρμών των πυροπροστατευτικών πλακών.
Στην περίπτωση των πυροπροστατευτικών πλακών σήραγγας Aestuver, έχουν πραγματοποιηθεί πάνω από εκατό δοκιμές πυρκαγιάς. Ως εκ τούτου, οι προδιαγραφιστές και οι μηχανικοί μπορούν να είναι σίγουροι ότι το προϊόν έχει δοκιμαστεί σε διάφορες διαμορφώσεις και για διαφορετικές καμπύλες πυρκαγιάς.
Υπάρχει επίσης μια τάση για τα έργα σήραγγας να πραγματοποιούν εξατομικευμένες δοκιμές πυρκαγιάς που σχετίζονται με το συγκεκριμένο έργο σήραγγας. Αυτές οι δοκιμές πραγματοποιούνται είτε επιτόπου, στην περίπτωση παλαιών σηράγγων που απαιτούν ανακαίνιση, είτε σε εργαστήριο δοκιμών πυρκαγιάς χρησιμοποιώντας την πλάκα σκυροδέματος που κατασκευάστηκε από το καθορισμένο μείγμα. Αυτό επιτρέπει τη δοκιμή τόσο των πυροπροστατευτικών πλακών όσο και του μίγματος σκυροδέματος της σήραγγας για αποσύνθεση.

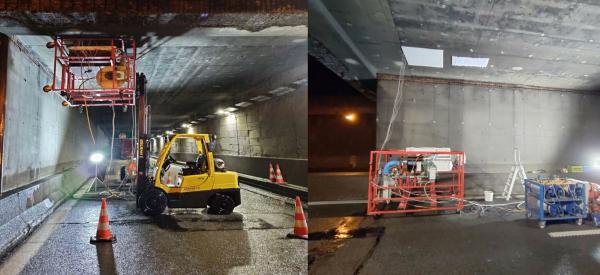

Εξοπλισμός δοκιμών πυρκαγιάς επί τόπου – πηγή efectis.com
Ποιο είναι το κόστος χρήσης πυροπροστατευτικών πλακών για την πυροπροστασία σηράγγων;
Σε άλλη ανάρτηση εξετάζουμε τη μελέτη οικονομικής σκοπιμότητας της STUVA σχετικά με τα οφέλη της χρήσης πυροπροστατευτικών πάνελ σηράγγων. Αυτό το άρθρο επικεντρώνεται στις διάφορες πτυχές που πρέπει να λάβουν υπόψη οι διαχειριστές σηράγγων. Περιγράφει το κόστος εγκατάστασης, συντήρησης και επισκευής των πινάκων πυροπροστασίας σηράγγων.
Εξοπλισμός δοκιμών πυρκαγιάς επί τόπου – πηγή efectis.com
Επιλογή των κατάλληλων πινάκων πυροπροστασίας για την πυροπροστασία σηράγγων: Βασικά συμπεράσματα
Πιστεύω ότι αυτός ο οδηγός σας έδωσε τη δυνατότητα να επιλέξετε τον κατάλληλο πίνακα πυροπροστασίας για το έργο της σήραγγας σας. Επισημάναμε τους πίνακες πυροπροστασίας Aestuver Tx για την ευελιξία, την ανθεκτικότητα και την ευκολία εγκατάστασης και καθαρισμού τους.
Επιλέξτε τη μακροπρόθεσμη αξία: Το Aestuver Tx προσφέρει εξαιρετική πυροπροστασία, ανθεκτικότητα στο περιβάλλον και μεγάλη διάρκεια ζωής, καθιστώντας το μια έξυπνη επένδυση στην ασφάλεια των σηράγγων.
Φύλλο δεδομένων προϊόντος – AESTUVER-Tx – Πίνακας πυροπροστασίας
Aestuver Tx – πάνελ πυροπροστασίας σηράγγων – δελτίο δεδομένων ασφαλείας – ΕΔΩ.
Aestuver Tx – πίνακας πυροπροστασίας σηράγγων – EPD – ΕΔΩ.
Aestuver Tx – πίνακας πυροπροστασίας σηράγγων – Ευρωπαϊκό έγγραφο τεχνικής αξιολόγησης (ETA) – ΕΔΩ.
Έχετε ανάγκη από πίνακες πυροπροστασίας για το έργο σήραγγας που αναλαμβάνετε; Επικοινωνήστε μαζί μας μέσω της παρακάτω φόρμας.
