Verschillen tussen branden in verkeerstunnels en branden in gebouwen
Branden in verkeerstunnels verschillen aanzienlijk van de branden die doorgaans in gebouwen voorkomen. Branden in verkeerstunnels vinden plaats in een zeer besloten ruimte met beperkte ventilatie, waardoor hitte en rook zich snel ophopen in plaats van te verdwijnen. Voertuigbranden, met name bij zware vrachtwagens of tankwagens, kunnen extreem hoge temperaturen genereren – vaak binnen enkele minuten meer dan 1.000–1.300 °C – en volgen intense tijd-temperatuurcurves zoals de RWS-curve (Rijkswaterstaat).
Bron: https://commons.wikimedia.org/wiki/File:Rws_tunnel_curve.jpg
Deze branden hebben de neiging langer en heter te branden vanwege de gesloten geometrie, de kans op brandverspreiding tussen voertuigen en de uitdagingen bij de toegang voor brandbestrijding. Daarentegen zijn standaard gebouwbranden meer open, waardoor de warmte beter kan worden afgevoerd en er gemakkelijker kan worden ingegrepen, waarbij de temperaturen doorgaans worden bepaald door de ISO 834-cellulosecurve.
Vanwege deze omstandigheden zijn tunnelbekledingen van hoogwaardig beton kwetsbaar voor explosief afbrokkelen (waarbij vocht in het beton in stoom verandert en ervoor zorgt dat fragmenten afbreken) en oververhitting van de wapening, wat kan leiden tot structurele verzwakking of instorting.
Passieve brandbeveiliging, in de vorm van een brandwerende plaat zoals de Aestuver Tx, is daarom noodzakelijk. Deze fungeert als een thermische barrière die de warmteoverdracht naar de onderliggende betonconstructie beperkt, afbrokkeling voorkomt, de structurele integriteit gedurende de vereiste tijd handhaaft (waardoor veilige evacuatie en noodhulp mogelijk zijn) en het risico op kostbare reparaties of langdurige sluitingen vermindert. In tegenstelling tot actieve systemen die afhankelijk kunnen zijn van detectie en watertoevoer, blijft passieve bescherming zelfs onder extreme omstandigheden betrouwbaar.
Brandwerende plaat Tx: verbetering van de brandveiligheid voor brandbeveiliging in verkeerstunnels
De brandwerende plaat Tx is een populaire keuze in de bouw en infrastructuurontwikkeling, met name in risicovolle omgevingen zoals tunnels en ondergrondse vervoerssystemen. De Aestuver Tx brandwerende plaat (dat is de volledige naam van het product) is een hoogwaardige oplossing die is ontworpen om te voldoen aan de strenge eisen op het gebied van brandwerendheid. Dit artikel onderzoekt de belangrijkste kenmerken, toepassingen en technische specificaties, waarbij wordt geput uit gedetailleerde productdocumentatie om professionals in de sector uitgebreid inzicht te bieden.
Overzicht van de brandwerende plaat Tx

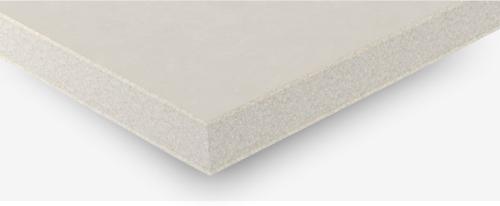

De Aestuver Tx brandwerende plaat is een met cement gebonden, met glasvezel versterkte lichtgewicht betonplaat die is ontworpen voor structurele brandbeveiliging. Het is geclassificeerd als onbrandbaar volgens EN 13501-1 met een A1-classificatie en bestaat volledig uit minerale materialen, waardoor het niet bijdraagt aan brandverspreiding. Deze plaat is bijzonder geschikt voor ondergrondse transportsystemen, waar het bestand is tegen blootstelling aan vocht, vorst en aanzienlijke mechanische belastingen, en betrouwbare prestaties levert onder uitdagende omstandigheden.
Belangrijkste eigenschappen van de brandwerende plaat Tx
De Aestuver Tx brandwerende plaat vertoont een reeks geavanceerde eigenschappen die bijdragen aan de effectiviteit ervan:
– Onbrandbaar karakter: Behaalt een A1-classificatie volgens DIN EN 13501-1, wat de onbrandbaarheid bevestigt.
– Hoge druksterkte: Waarden variëren van 2,0 tot 4,3 N/mm², afhankelijk van de plaatdikte.
– Superieure buigsterkte: Buigsterkte tussen 1,9 en 3,1 N/mm², wat veerkracht biedt tegen vervorming.
– Slijtvastheid: Ontworpen om slijtage in veeleisende omgevingen te weerstaan.
– Weerstand tegen water en vorst: Behoudt zijn integriteit in vochtige of vriesomstandigheden.
– Onderhouds- en installatiegemak: Reinigbaar oppervlak en eenvoudige toepassingsprocessen.
– Thermische eigenschappen: Warmtegeleidingsvermogen van ongeveer 0,19-0,21 W/mK en een specifieke warmtecapaciteit van 0,9 kJ/kgK.
Met een droge dichtheid van ongeveer 800-820 kg/m³ biedt de plaat een evenwicht tussen sterkte en verwerkbaarheid, wat een efficiënte verwerking tijdens de installatie mogelijk maakt.
Toepassingen van de brandwerende plaat Tx met de nadruk op brandbeveiliging in wegtunnels

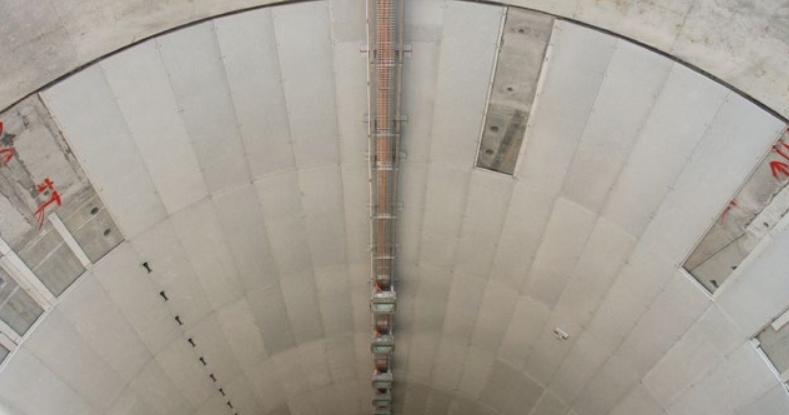

De Aestuver Tx brandwerende plaat wordt voornamelijk gebruikt in ondergrondse infrastructuur om constructief beton te beschermen tegen blootstelling aan brand. De plaat kan met schroeven of ankers worden bevestigd als beschermende bekleding, waardoor compacte systeemontwerpen mogelijk zijn die voldoen aan strenge brandwerendheidsnormen, waaronder:
- RWS60, RWS120 en RWS180 (Nederlandse tunnelbrandcurves)
- HCM120, HCM180 (koolwaterstofgemodificeerde curve)
- HC120, HC180
- ISO240 / NFPA 290 (protocollen voor langdurige blootstelling aan vuur)
Dit maakt het een optimale keuze voor tunnels, metro’s en soortgelijke faciliteiten waar verhoogde brandrisico’s aanwezig zijn. De duurzaamheid tegen vocht en vorst ondersteunt ook toepassingen in semi-blootgestelde of buitenomgevingen, wat bijdraagt aan verminderde langetermijnschade en bijbehorende kosten bij brandincidenten.
Technische specificaties en afmetingen
Voor engineering- en planningsdoeleinden zijn de volgende specificaties relevant:

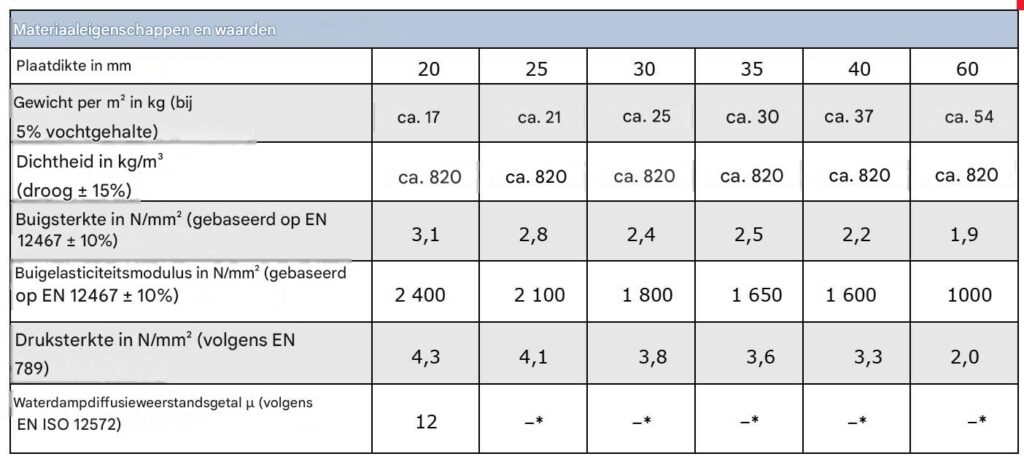

Materiaaleigenschappen per dikte
Standaardafmetingen
– Lengte: 2600 mm
– Breedte: 625 mm (622 mm voor 60 mm dikte)
– Toleranties: ±1 mm voor lengte en breedte, ≤2 mm voor diagonaalverschil, ±1 mm voor dikte
Andere afmetingen zijn ook mogelijk – 2600×1250, 3000×625, 3000×1250
Certificeringen en goedkeuringen
– Europese Technische Beoordeling: ETA-17/0170
– Bouwmateriaalclassificatie: A1 (onbrandbaar)
– IMO FTPC Deel 1: Onbrandbaar
De plaat voldoet aan alle gebruikscategorieën onder EAD 350142-00-1106, inclusief die voor extreme weersomstandigheden.
Voordelen van het Aestuver-systeem voor brandbeveiliging in verkeerstunnels

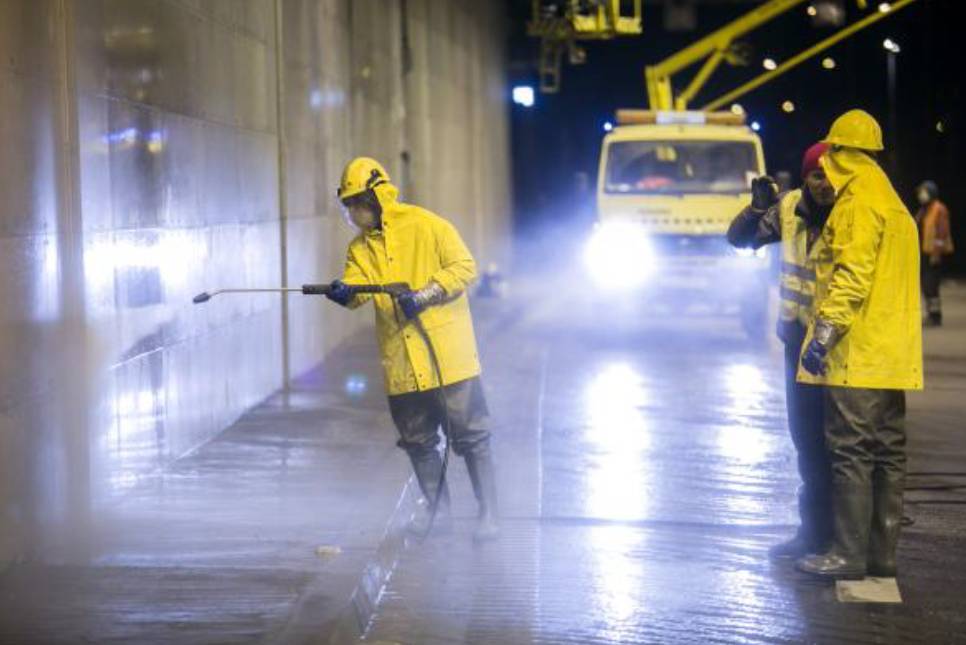

Aestuver-brandbeveiliging voor wegtunnels die regelmatig wordt gereinigd in de Gdansk-tunnel, Polen (fotocredits: Rafał Dylewski, Gdansk Road Authority).
De keuze voor de Aestuver Tx-brandbeveiligingsplaat biedt verschillende voordelen voor infrastructuurprojecten die een verbeterde brandbeveiliging vereisen. De lichte samenstelling (bijv. ca. 21 kg/m² bij een dikte van 25 mm) vereenvoudigt het transport en de installatie zonder dat er gespecialiseerd zwaar materieel nodig is. Als mineraal materiaal zonder schadelijke stoffen is het volledig recyclebaar, wat duurzame bouwpraktijken ondersteunt. Bovendien heeft het zijn veerkracht bewezen in tests met blootstelling aan chemicaliën, slijtage en vries-dooicycli, wat een lange levensduur in zware bedrijfsomgevingen garandeert.
Belangrijkste voordelen voor eigenaren en exploitanten van tunnels vanuit het perspectief van brandbeveiliging in verkeerstunnels:
- betrouwbaar en volledig getest systeem dat voldoet aan de brandcurves voor tunnels (HCM, HC, RWS)
- gemakkelijk te reinigen oppervlak
- lange levensduur
- eenvoudig installatiesysteem dat gemakkelijke vervanging mogelijk maakt
Richtlijnen voor opslag, transport en installatie
Om de integriteit van de Aestuver Tx brandwerende plaat te behouden, dient u de platen horizontaal op vlakke oppervlakken op te slaan om vervorming te voorkomen. Dankzij hun vorst- en waterbestendigheid kunnen ze buiten worden opgeslagen, hoewel een beschermende afdekking wordt aanbevolen als er latere oppervlaktebehandelingen zijn gepland om verontreiniging te voorkomen.
Gebruik voor transport vorkheftrucks of paneelwagens in horizontale positie; losse platen moeten rechtop worden vervoerd met handschoenen of speciale hijsmiddelen. De installatie verloopt efficiënt, meestal door bekleding over betonnen ondergronden, en is aanpasbaar aan zowel rechte als gebogen tunnelgeometrieën.
Conclusie
De Aestuver Tx brandwerende plaat biedt een robuuste en veelzijdige oplossing voor brandbeveiliging in veeleisende infrastructuurtoepassingen. De combinatie van superieure prestaties, naleving van internationale normen en praktische verwerkingseigenschappen maakt het tot een voorkeurskeuze voor ingenieurs en aannemers. Raadpleeg voor meer informatie de technische gegevensbladen van de fabrikant of neem contact op met erkende leveranciers.
