Różnice między pożarami w tunelach drogowych a pożarami w budynkach
Pożary w tunelach drogowych znacznie różnią się od tych, z którymi zazwyczaj mamy do czynienia w budynkach. Pożary w tunelach drogowych występują w bardzo zamkniętej przestrzeni o ograniczonej wentylacji, co powoduje szybkie gromadzenie się ciepła i dymu zamiast ich rozpraszania. Pożary pojazdów, zwłaszcza ciężarówek lub cystern z paliwem, mogą generować ekstremalnie wysokie temperatury — często przekraczające 1000–1300°C w ciągu kilku minut — i przebiegać zgodnie z intensywnymi krzywymi czasowo-temperaturowymi, takimi jak krzywa RWS (Rijkswaterstaat).
Źródło: https://commons.wikimedia.org/wiki/File:Rws_tunnel_curve.jpg
Pożary te mają tendencję do dłuższego trwania i osiągania wyższych temperatur ze względu na zamkniętą geometrię, możliwość rozprzestrzeniania się ognia między pojazdami oraz trudności w dostępie dla straży pożarnej. Natomiast standardowe pożary budynków mają charakter bardziej otwarty, co pozwala na lepsze rozpraszanie ciepła i łatwiejszą interwencję, a temperatury są zazwyczaj regulowane przez krzywą celulozową ISO 834.
Z powodu tych warunków, wysokowytrzymałe betonowe elementy tuneli są podatne na odpryskiwanie (gdy wilgoć w betonie zamienia się w parę i powoduje odrywanie się fragmentów) oraz przegrzanie zbrojenia, co może prowadzić do osłabienia konstrukcji lub zawalenia się.
Konieczna jest zatem pasywna ochrona przeciwpożarowa w postaci płyty ognioodpornej, takiej jak Aestuver Tx. Działa ona jako bariera termiczna, która ogranicza przenoszenie ciepła do znajdującej się pod płytą konstrukcji betonowej, zapobiega odpryskiwaniu, utrzymuje integralność strukturalną przez wymagany czas (umożliwiając bezpieczną ewakuację i interwencję służb ratowniczych) oraz zmniejsza ryzyko kosztownych napraw lub przedłużających się zamknięć tunelu. W przeciwieństwie do systemów aktywnych, które mogą być uzależnione od wykrywania i zaopatrzenia w wodę, ochrona pasywna pozostaje niezawodna nawet w ekstremalnych warunkach.
Płyta ogniochronna Tx: zwiększenie bezpieczeństwa przeciwpożarowego w tunelach drogowych
Płyta ognioodporna Tx jest popularnym wyborem w budownictwie i projektach infrastrukturalnych, szczególnie w środowiskach wysokiego ryzyka, takich jak tunele i podziemne systemy transportowe. Płyta Aestuver Tx (tak brzmi pełna nazwa produktu) stanowi wysokowydajne rozwiązanie zaprojektowane z myślą o spełnieniu rygorystycznych wymagań w zakresie odporności ogniowej. W niniejszym artykule omówiono jej kluczowe cechy, zastosowania i specyfikacje techniczne, opierając się na szczegółowej dokumentacji produktu, aby zapewnić kompleksowe informacje dla profesjonalistów z branży.
Informacje ogólne na temat płyty ogniochronnej Tx

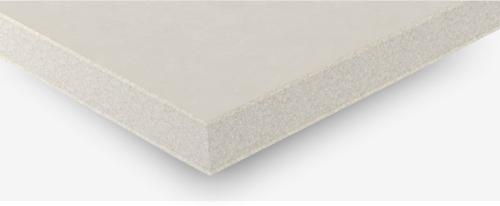

Płyta ogniochronna Aestuver Tx to lekka płyta betonowa wiązana cementem i wzmocniona włóknem szklanym, zaprojektowana do strukturalnej ochrony przeciwpożarowej. Sklasyfikowana jako niepalna A1 zgodnie z normą EN 13501-1, składa się w całości z materiałów mineralnych, co gwarantuje, że nie przyczynia się do rozprzestrzeniania się ognia.
Płyta ta nadaje się szczególnie do podziemnych systemów transportowych, gdzie wytrzymuje działanie wilgoci, mrozu i znacznych obciążeń mechanicznych, zapewniając niezawodne działanie w trudnych warunkach. Aestuver Tx jest stosowana w tunelach drążonych oraz budowanych metodą konwencjonlną lub odkrywkową.
Kluczowe właściwości płyty przeciwpożarowej Tx
Płyta ppoż Aestuver Tx charakteryzuje się szeregiem zaawansowanych właściwości, które przyczyniają się do jej skuteczności:
– Niepalność: Posiada klasę A1 zgodnie z normą EN 13501-1.
– Wysoka wytrzymałość na ściskanie: Wartości wahają się od 2,0 do 4,3 N/mm², w zależności od grubości płyty.
– Doskonała wytrzymałość na zginanie: wytrzymałość na zginanie wynosi od 1,9 do 3,1 N/mm², co zapewnia odporność na odkształcenia.
– Odporność na ścieranie: zaprojektowana z myślą o wytrzymałości na zużycie w wymagających środowiskach.
– Odporność na wodę i mróz: zachowuje integralność w wilgotnych lub mroźnych warunkach.
– Łatwość konserwacji i montażu: powierzchnia nadająca się do czyszczenia oraz proste procesy aplikacji.
– Właściwości termiczne: przewodność cieplna wynosząca około 0,19–0,21 W/mK oraz ciepło właściwe wynoszące 0,9 kJ/kgK.
Dzięki gęstości w stanie suchym wynoszącej około 800–820 kg/m³ płyta zapewnia równowagę między wytrzymałością a łatwością obróbki, co ułatwia sprawną obsługę podczas montażu.
Zastosowania płyty Aestuver Tx ze szczególnym uwzględnieniem zabezpieczeń ogniochronnych tuneli drogowych

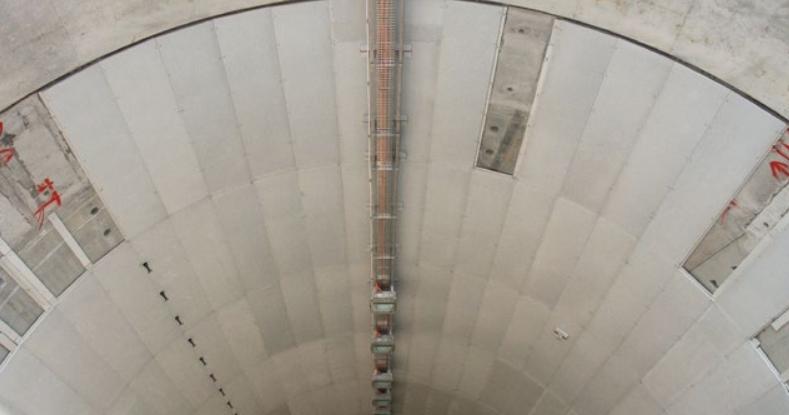

Płyta tunelowa Aestuver Tx jest wykorzystywana przede wszystkim w infrastrukturze podziemnej w celu ochrony konstrukcji betonowych przed działaniem ognia. Można ją mocować za pomocą śrub lub kotew jako okładzinę ochronną, co pozwala na tworzenie kompaktowych systemów spełniających rygorystyczne normy odporności ogniowej, w tym:
- RWS60, RWS120 i RWS180 (holenderskie krzywe ogniowe dla tuneli)
- HCM120, HCM180 (krzywa modyfikowana węglowodorami)
- HC120, HC180
- ISO240 / NFPA 290 (rozszerzone protokoły ekspozycji na ogień)
To sprawia, że jest to optymalny wybór dla tuneli, metra i podobnych obiektów, w których występuje podwyższone ryzyko pożaru. Jej odporność na wilgoć i mróz pozwala również na zastosowanie w warunkach częściowej ekspozycji lub pełnej ekpozycji na zewnątrz, przyczyniając się do zmniejszenia długoterminowych szkód i związanych z nimi kosztów w przypadku pożaru.

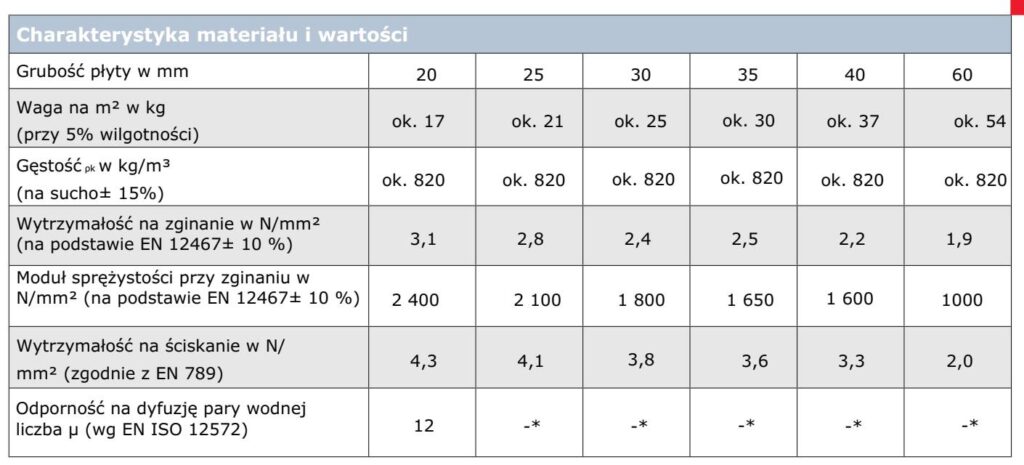

Właściwości materiału w zależności od grubości
Standardowe wymiary
– Długość: 2600 mm
– Szerokość: 625 mm (622 mm dla grubości 60 mm)
– Tolerancje: ±1 mm dla długości i szerokości, ≤2 mm dla różnicy przekątnych, ±1 mm dla grubości
Możliwe są również inne wymiary – 2600x1250mm, 3000x625mm, 3000x1250mm
Certyfikaty i atesty
– Europejska ocena techniczna: ETA-17/0170
– Klasyfikacja materiałów budowlanych: A1 (niepalne)
– IMO FTPC część 1: Niepalne
Płyta spełnia wymagania wszystkich kategorii zastosowań zgodnie z EAD 350142-00-1106, w tym w ekstremalnych warunkach atmosferycznych.
Zalety systemu Aestuver w zakresie zabezpieczeń ogniochronnych tuneli drogowych

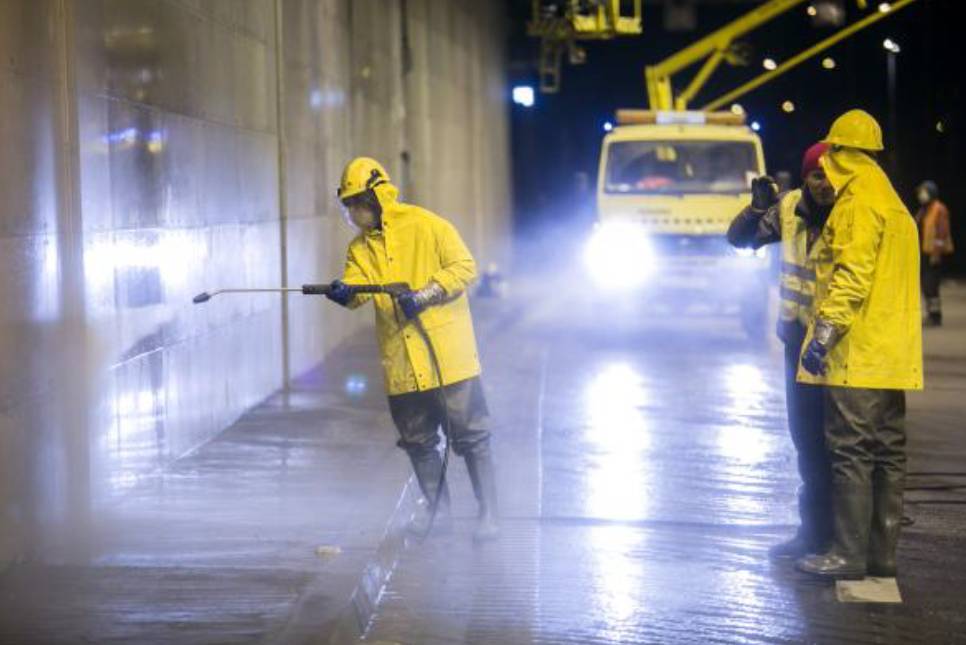

System ochrony przeciwpożarowej tuneli drogowych Aestuver, regularnie czyszczony w tunelu w Gdańsku, Polska (zdjęcie: Rafał Dylewski, Zarząd Dróg Gdańska).
Wybór płyty ppoż Aestuver Tx oferuje szereg korzyści w projektach infrastrukturalnych wymagających wzmocnionej ochrony przeciwpożarowej. Jej lekka konstrukcja (np. około 21 kg/m² przy grubości 25 mm) ułatwia transport i montaż bez konieczności stosowania specjalistycznego, ciężkiego sprzętu. Ponadto, płyta Tx wykazała się odpornością w testach dotyczących narażenia na działanie substancji chemicznych, ścierania oraz cykli zamrażania i rozmrażania, zapewniając długowieczność w trudnych warunkach eksploatacyjnych.
Kluczowe zalety dla właścicieli i operatorów tuneli z punktu widzenia zabezpieczeń ogniochronnych tuneli drogowych:
- niezawodny i w pełni przetestowany system zgodny z krzywymi pożarowymi tuneli (HCM, HC, RWS)
- łatwa do czyszczenia powierzchnia
- długa żywotność projektowa
- prosty system montażu, który umożliwia łatwą wymianę
Wytyczne dotyczące przechowywania, transportu i montażu
Aby zachować integralność płyt ognioodpornych Aestuver Tx, należy przechowywać je w pozycji poziomej na płaskich powierzchniach, aby zapobiec deformacji. Ich odporność na mróz i wodę pozwala na przechowywanie na zewnątrz, choć zaleca się stosowanie osłony ochronnej, jeśli planowane jest późniejsze przetwarzanie, aby uniknąć zanieczyszczenia.
Do transportu należy używać wózków widłowych lub wózków do paneli w pozycji poziomej; pojedyncze płyty należy przenosić w pozycji pionowej, używając rękawic lub specjalnych podnośników. Montaż jest wydajny, zazwyczaj polega na instalacji płyty jako okładziny na podłożach betonowych i można go dostosować zarówno do geometrii tuneli liniowych, jak i zakrzywionych.
Wnioski
Płyta przeciwpożarowa Aestuver Tx stanowi solidne i wszechstronne rozwiązanie w zakresie ochrony przeciwpożarowej w wymagających zastosowaniach infrastrukturalnych. Połączenie doskonałych parametrów, zgodności z międzynarodowymi normami oraz praktycznych właściwości użytkowych sprawia, że jest to preferowany wybór inżynierów i wykonawców. Aby uzyskać więcej informacji, należy zapoznać się z kartami technicznymi producenta lub skontaktować się z autoryzowanymi dostawcami.
