도로 터널 화재와 건물 화재의 차이점

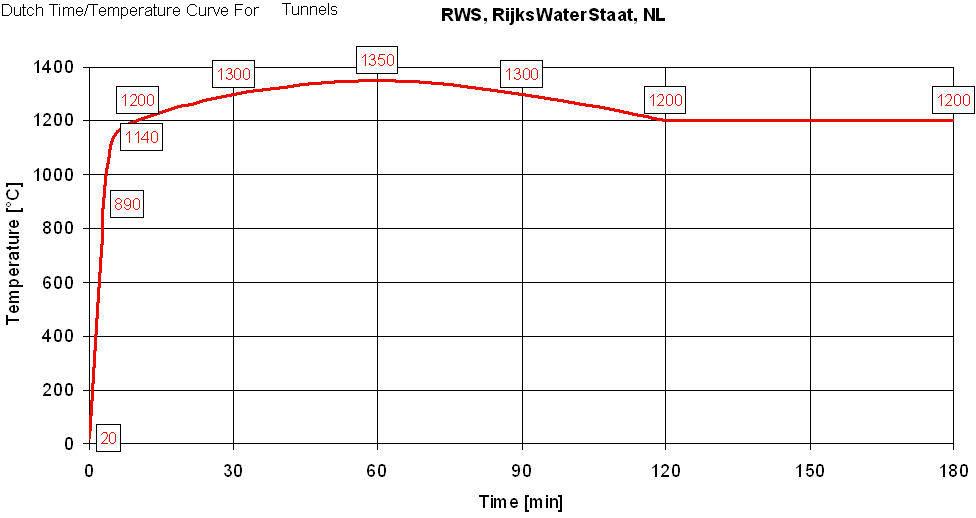

도로 터널에서 발생하는 화재는 일반적으로 건물에서 발생하는 화재와 크게 다릅니다. 도로 터널 화재는 환기가 제한된 매우 밀폐된 공간에서 발생하기 때문에 열과 연기가 흩어지지 않고 급속히 축적됩니다. 차량 화재, 특히 대형 화물차나 유조선이 관련된 화재는 극도로 높은 온도를 발생시킬 수 있으며(종종 몇 분 만에 1,000–1,300°C를 초과함), RWS(Rijkswaterstaat) 곡선과 같은 급격한 시간-온도 곡선을 따릅니다.
출처: https://commons.wikimedia.org/wiki/File:Rws_tunnel_curve.jpg
이러한 화재는 밀폐된 구조, 차량 간 화재 확산 가능성, 소방 접근의 어려움 등으로 인해 더 오래 지속되고 더 높은 온도로 타는 경향이 있습니다. 반면, 일반 건물 화재는 공간이 더 개방되어 있어 열이 더 잘 발산되고 진압이 용이하며, 온도는 대개 ISO 834 셀룰로오스 곡선에 따라 결정됩니다.
이러한 조건으로 인해 고강도 콘크리트 터널 내벽은 폭발성 박리(콘크리트 내 수분이 증기로 변하면서 파편이 떨어져 나가는 현상)와 철근 과열에 취약하며, 이는 구조적 약화나 붕괴로 이어질 수 있습니다.
따라서 Aestuver Tx와 같은 내화 보드 형태의 수동적 화재 방지 조치가 필수적입니다. 이는 열 장벽 역할을 하여 하부 콘크리트 구조물로 전달되는 열을 제한하고, 박리 현상을 방지하며, 필요한 시간 동안 구조적 무결성을 유지(안전한 대피 및 긴급 대응 가능)함으로써 막대한 수리 비용이나 장기간의 통행 차단을 줄여줍니다. 감지 및 급수 시스템에 의존할 수 있는 능동적 시스템과 달리, 수동적 보호 장치는 극한 상황에서도 신뢰성을 유지합니다.
방화 보드 Tx: 도로 터널 방화 안전성 강화
방화 보드 Tx는 건설 및 인프라 개발 분야, 특히 터널이나 지하 교통 시스템과 같은 고위험 환경에서 널리 사용되는 제품입니다. Aestuver Tx 방화 보드(제품의 정식 명칭)는 엄격한 내화성 요구 사항을 충족하도록 설계된 고성능 솔루션입니다. 이 글은 상세한 제품 문서를 바탕으로 해당 보드의 주요 특성, 적용 분야 및 기술 사양을 살펴봄으로써 해당 분야 전문가들에게 포괄적인 통찰력을 제공합니다.
방화 보드 Tx 개요

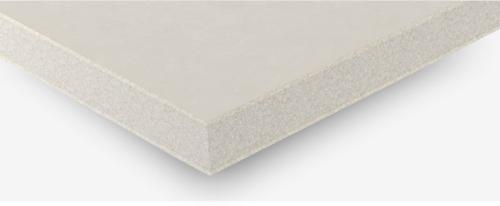

Aestuver Tx 방화 보드는 구조적 화재 방지를 위해 설계된 시멘트 결합형 유리섬유 보강 경량 콘크리트 보드입니다. EN 13501-1 기준 A1 등급의 불연성 제품으로 분류되며, 전적으로 광물성 재료로 구성되어 있어 화재 확산에 기여하지 않습니다. 이 보드는 특히 지하 교통 시스템에 적합하며, 습기, 동결 및 상당한 기계적 하중을 견뎌내어 까다로운 환경에서도 신뢰할 수 있는 성능을 제공합니다.
방화 보드 Tx의 주요 특성
Aestuver Tx 방화 보드는 그 효과성을 뒷받침하는 다양한 첨단 특성을 갖추고 있습니다:
– 불연성: DIN EN 13501-1에 따라 A1 등급을 획득하여 불연성을 입증합니다.
– 높은 압축 강도: 보드 두께에 따라 2.0~4.3 N/mm²의 값을 보입니다.
– 우수한 굽힘 강도: 1.9~3.1 N/mm²의 굽힘 강도로 변형에 대한 내구성을 제공합니다.
– 내마모성: 까다로운 환경에서의 마모를 견딜 수 있도록 설계되었습니다.
– 내수성 및 내한성: 습기 찬 환경이나 영하의 조건에서도 구조적 무결성을 유지합니다.
– 유지보수 및 시공 용이성: 세척이 가능한 표면과 간편한 시공 공정을 갖추고 있습니다.
– 열적 특성: 열전도율 약 0.19~0.21 W/mK, 비열용량 0.9 kJ/kgK.
건조 밀도가 약 800~820 kg/m³인 이 패널은 강도와 취급 편의성을 균형 있게 갖추어 시공 시 효율적인 취급이 가능합니다.
도로 터널 화재 방지에 중점을 둔 Fire Protection Board Tx의 적용 분야

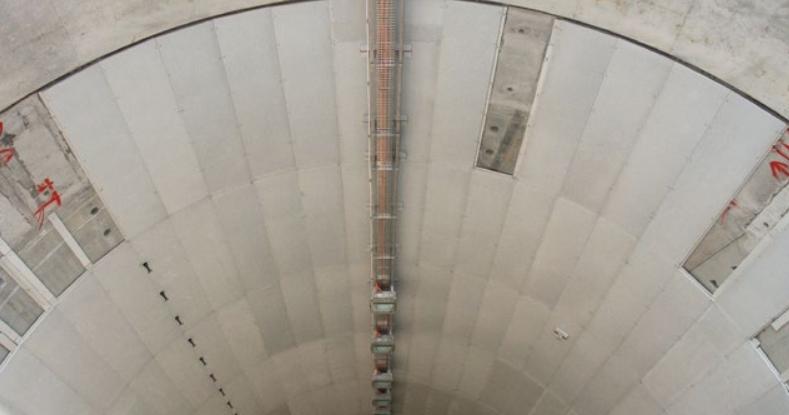

Aestuver Tx 방화 보드는 주로 지하 인프라에서 구조용 콘크리트를 화재 노출로부터 보호하는 데 사용됩니다. 이 보드는 나사나 앵커를 통해 보호 클래딩으로 고정할 수 있어, 다음과 같은 엄격한 내화 기준을 준수하는 간결한 시스템 설계를 가능하게 합니다:
- RWS60, RWS120 및 RWS180 (네덜란드 터널 화재 곡선)
- HCM120, HCM180 (탄화수소 개질 곡선)
- HC120, HC180
- ISO240 / NFPA 290 (장시간 화재 노출 프로토콜)
이로 인해 화재 위험이 높은 터널, 지하철 및 유사 시설에 최적의 선택입니다. 또한 습기와 서리에 대한 내구성이 뛰어나 반노출 또는 실외 환경에서도 적용이 가능하며, 화재 발생 시 장기적인 피해와 관련 비용을 줄이는 데 기여합니다.
기술 사양 및 치수
설계 및 계획 수립을 위해 다음 사양을 참고하십시오:

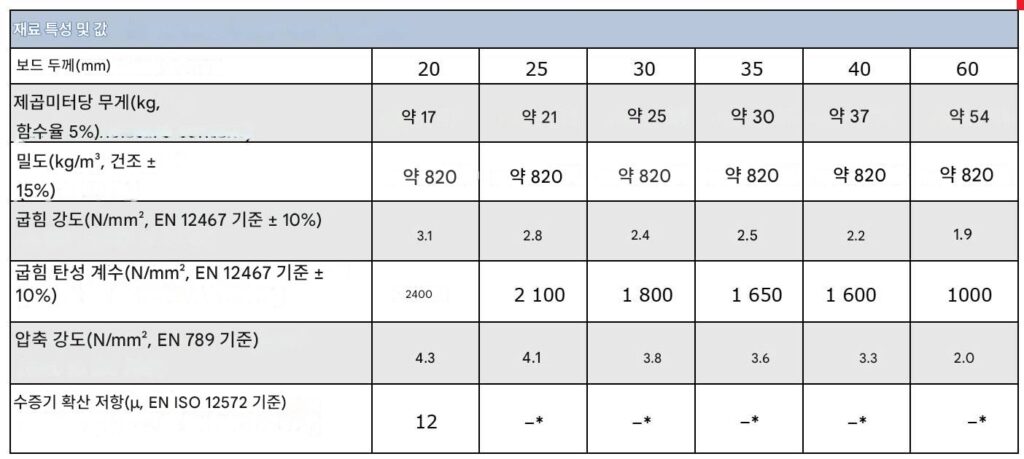

두께별 재료 특성
표준 치수
– 길이: 2600 mm
– 폭: 625 mm (두께 60 mm의 경우 622 mm)
– 허용 오차: 길이 및 폭 ±1 mm, 대각선 차이 ≤2 mm, 두께 ±1 mm
기타 치수도 가능합니다 – 2600×1250, 3000×625, 3000×1250
인증 및 승인
– 유럽 기술 평가(ETA): ETA-17/0170
– 건축 자재 등급: A1 (불연성)
– IMO FTPC Part 1: 불연성
이 패널은 극한 풍화 조건을 포함한 EAD 350142-00-1106의 모든 사용 범주에 부합합니다.
도로 터널 화재 방지를 위한 Aestuver 시스템의 장점

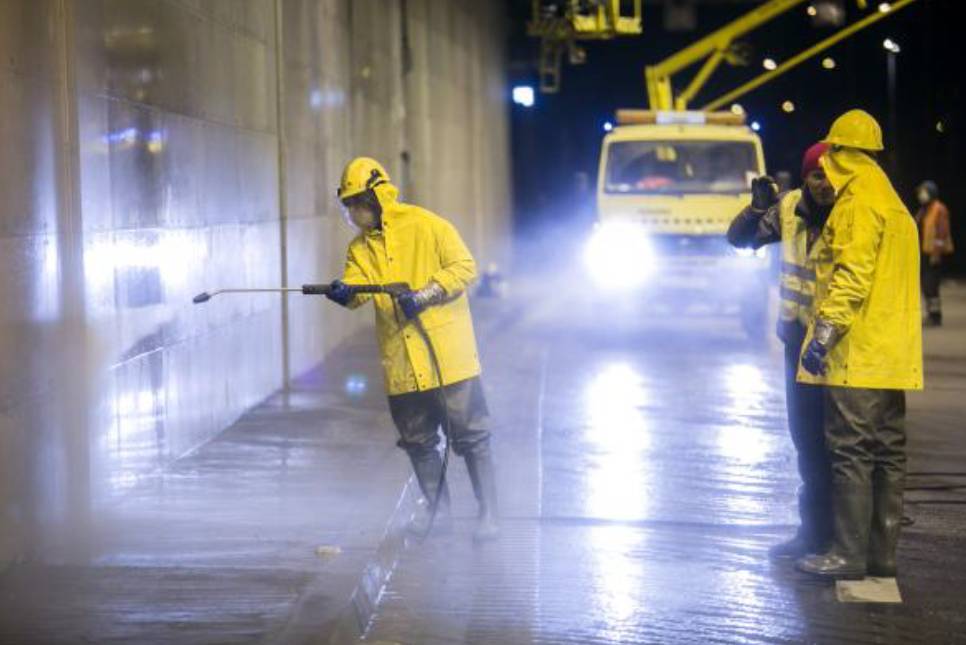

폴란드 그단스크 터널에서 정기적으로 청소되는 Aestuver 도로 터널 화재 방지 시스템 (사진 제공: Rafał Dylewski, 그단스크 도로청).
Aestuver Tx 화재 방지 패널을 선택하면 강화된 화재 방지가 필요한 인프라 프로젝트에 여러 가지 이점을 제공합니다. 경량 구조(예: 두께 25mm 기준 약 21kg/m²) 덕분에 특수 중장비가 필요 없이 운송 및 설치가 간편합니다. 유해 물질이 없는 광물 기반 소재로서 완전히 재활용이 가능하여 지속 가능한 건설 관행을 뒷받침합니다. 또한, 화학 물질 노출, 마모 및 동결-해동 주기를 포함한 테스트에서 뛰어난 내구성을 입증하여 가혹한 운영 환경에서도 오랜 수명을 보장합니다.
도로 터널 화재 방화 관점에서 터널 소유주 및 운영자에게 제공하는 주요 이점:
- 터널 화재 곡선(HCM, HC, RWS)을 준수하는 신뢰할 수 있고 철저히 검증된 시스템
- 청소가 용이한 표면
- 긴 설계 수명
- 교체가 용이한 간단한 설치 시스템
보관, 운송 및 설치 지침
Aestuver Tx 방화 보드의 무결성을 유지하려면 변형을 방지하기 위해 평평한 표면에 보드를 수평으로 보관하십시오. 이 제품은 서리와 물에 대한 내성이 있어 실외 보관이 가능하지만, 이후 표면 처리를 계획하고 있다면 오염을 방지하기 위해 보호 커버를 씌우는 것이 권장됩니다.
운송 시에는 지게차나 패널 카트를 사용하여 수평으로 운반해야 하며, 개별 패널은 장갑을 착용하거나 전용 리프터를 사용하여 수직으로 운반해야 합니다. 시공은 효율적이며, 일반적으로 콘크리트 기판 위에 클래딩을 설치하는 방식으로 이루어지며, 직선 및 곡선 터널 형상 모두에 적용 가능합니다.
결론
Aestuver Tx 방화 보드는 까다로운 인프라 적용 분야에서 견고하고 다용도로 활용 가능한 방화 솔루션을 제공합니다. 우수한 성능, 국제 표준 준수 및 실용적인 취급 특성이 결합되어 엔지니어와 시공업체가 선호하는 제품으로 자리매김하고 있습니다. 자세한 내용은 제조사의 기술 데이터 시트를 참조하거나 공인 공급업체에 문의하십시오.
